Назначение

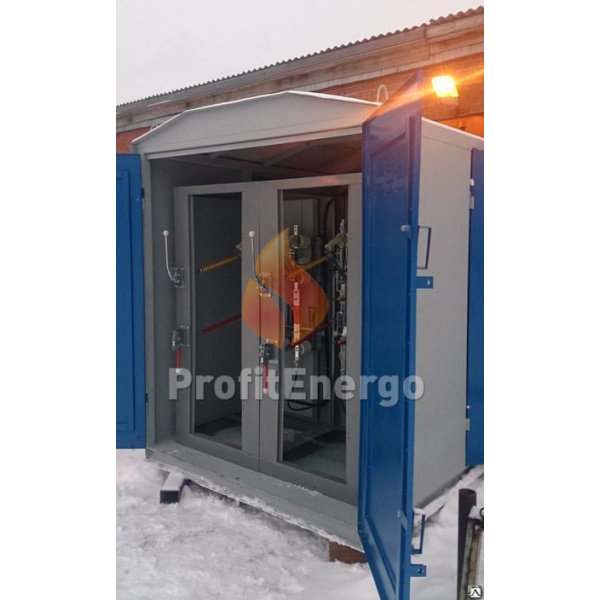

Комплектные трансформаторные подстанции. КТП тупиковая мачтовая мощностью 25-250кВА. Мачтовые трансформаторные подстанции — открытые подстанции, все оборудование которых установлено на конструкциях (в том числе на двух и более стойках опор ВЛ) с площадкой обслуживания на высоте. КТП предназначены для электроснабжения сельскохозяйственных потребителей (фермерских хозяйств, садово-огороднических участков), отдельных населенных пунктов и небольших объектов, относящихся к III категории по надежности электроснабжения.
Высоковольтный ввод в КТП — воздушный.
КТП подключается к ЛЭП посредством разъединителя, который может поставляться комплектно с подстанцией.
КТП обеспечивают учет активной электрической энергии.
Для создания нормальных условий работы прибора учёта предусмотрен обогрев. В КТП имеется фидер уличного освещения, который оснащен устройством ручного (автоматического) включения и отключения. Возможно исполнение КТП без фидера уличного освещения.
КТП имеют электрические и механические блокировки, обеспечивающие безопасную работу
обслуживающего персонала.
Технические характеристики
| Наименование параметра | Значение параметра | |||||||||||
| Мощность трансформатора, кВА | 25 | 40 | 63 | 100 | 160 | 250 | ||||||
| Номинальное напряжение на стороне ВН, кВ | 6 | 10 | 6 | 10 | 6 | 10 | 6 | 10 | 6 | 10 | 6 | 10 |
| Номинальный ток трансформатора на стороне ВН, А | 2 | 2 | 4 | 2 | 6 | 4 | 10 | 6 | 15 | 9 | 24 | 14 |
| Ток плавкой вставки предохранителя на стороне ВН, А | 5 | 3 | 8 | 5 | 16 | 8 | 20 | 16 | 31,5 | 20 | 50 | 31,5 |
| Номинальное напряжение на стороне НН, кВ | 0,4 | |||||||||||
| Номинальный ток трансформатора на стороне НН, А | 36 | 57,8 | 91 | 144,5 | 231 | 361 | ||||||
